После того, как антенна установлена, ее необходимо настроить по минимуму значения КСВ в середине участка рабочих частот или если предполагается работать только на одной частоте, по минимальному значению КСВ на этой частоте.

Что такое КСВ? КСВ - коэффициент стоячей волны - это мера согласования антенно-фидерного тракта. Он показывает процент потерь мощности в антенне. Потери мощности при различных значениях КСВ приведены в таблице 1.

Таблица 1. Потери мощности при различных значениях КСВ

Антенна в основном настраивается двумя способами: изменением длины штыря (наиболее простой и быстрый способ, а для некоторых неразборных антенн - и единственно возможный) или изменением длины согласующей катушки. Для настройки антенны необходим специальный прибор - КСВ-метр.

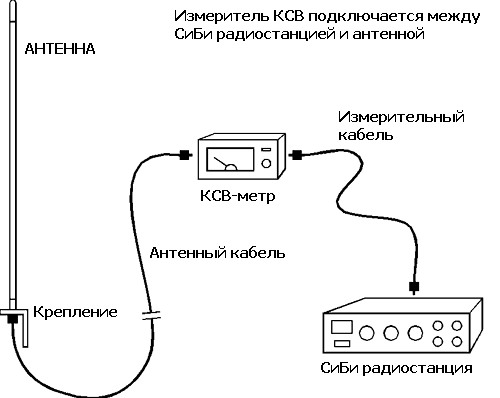

Перед использованием прибора, необходимо изучить его инструкцию, но как правило это делается так.  Прибор включить между антенной и станцией, как показано на рисунке.

Схема подключения КСВ метра



Переключатель нужно поставить в положение FWD (прямое включение). Включив передачу, нужно выставить ручкой стрелку-указатель на конец шкалы. Таким образом делается калибровка показаний прибора. Калибровать прибор нужно  каждый раз при изменении рабочей частоты. Далее, переключив (при отключенной передаче) прибор в положение REF (обратное включение), включить передачу и считать значение КСВ по шкале прибора.

Рассмотрим пример настройки антенны на среднюю частоту сетки С (частота 27,205МГц) изменением длины штыря. Сначала нужно измерить значение КСВ на 1 канале сетки С. Затем на последнем (40) канале сетки С. Если значение КСВ больше 3 в обоих случаях, значит антенна установлена неправильно, не рассчитана на работу в этом диапазоне или имеет неисправности. Если КСВ, измеренный на 1 канале, больше значения КСВ на 40 канале, значит длину штыря нужно укоротить, если наоборот - то штырь необходимо удлинить (выдвинуть из держателя). Встаем на 20 канал сетки С, измеряем КСВ, запоминаем его значение.  Откручиваем винты, фиксирующие штырь,  двигаем его на 7-10 мм в нужную сторону, затягиваем винты, проверяем КСВ снова. Если штырь вставлен до предела, а КСВ все еще высокий, то придется укорачивать штырь физически. Если штырь выдвинут максимально, то придется увеличивать длину согласующей катушки. Устанавливаем штырь по середине крепления. Откусываем 5-7 мм, измеряем КСВ, снова откусываем. При этом следим чтобы значение КСВ уменьшалось. Как только оно достигнет минимума и начнет увеличиваться, прекращаем издеваться над штырем и далее регулируем его длину изменением положения в антенне Таким образом находим минимум КСВ.

Обратите внимание, что антенну надо настраивать только по месту ее ОКОНЧАТЕЛЬНОЙ установки. Это значит, что, перенеся антенну на другое место, ее снова необходимо будет настраивать.

Если Вы получили КСВ порядка 1,1-1,3, это отличный результат.

Если Вы получили КСВ порядка 1,3-1,5, это тоже неплохо и Вам не о  чем беспокоиться.

Если КСВ 1,6 - 2, то следует обратить внимание на потери в ВЧ разъемах (неправильная разделка кабеля, плохая пропайка центральной жилы кабеля и т.д.) Для антенны такой уровень согласования будет означать, что у нее есть проблемы с согласованием, и она нуждается в настройке.

КСВ 2,1 - 5 означает явную неисправность в антенне или неправильную ее установку. КСВ более 5 означает обрыв центральной жилы в кабеле или в антенне.
