Монтаж разъема типа PL259 на кабель RG-58

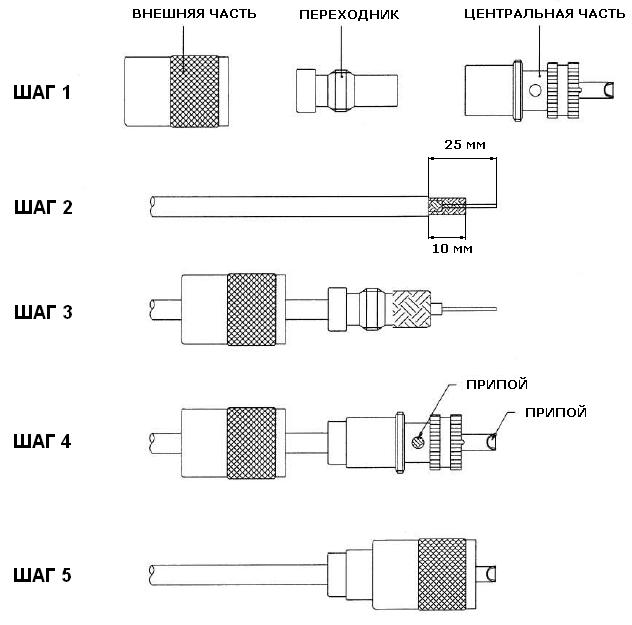

ШАГ 1. Разобрать разъем на составные части , как показано на рисунке Шаг 1

ШАГ 2. Снять внешнюю изоляцию кабеля на расстоянии 25-30 мм, в соответствии с рисунком Шаг 2. Удалить оплетку и внутреннюю изоляцию на расстоянии 15-17 мм от края.

ШАГ 3.
Одеть ВНЕШНЮЮ ЧАСТЬ и ПЕРЕХОДНИК на кабель, оплетку загнуть и расположить поверх ПЕРЕХОДНИКА, как показано на рисунке Шаг 3. Облудить центральную жилу кабеля (покрыть тонким слоем припоя).

ШАГ 4. Накрутить ЦЕНТРАЛЬНУЮ ЧАСТЬ на ПЕРЕХОДНИК, как показано на рисунке Шаг 4 и пропаять центральную жилу и оплетку кабеля.

ШАГ 5. Накрутить ВНЕШНЮЮ ЧАСТЬ на ЦЕНТРАЛЬНУЮ ЧАСТЬ, как показано на рисунке Шаг 5

После окончания работ не забудьте проверить отсутствие короткого замыкания центральной жилы и оплетки.
